动手搭建 AI 硬件设计平台！本地 LLM 一句话生成完整 Arduino 项目（接线图 + BOM + 代码 + 步骤）

BEAUTIFUL

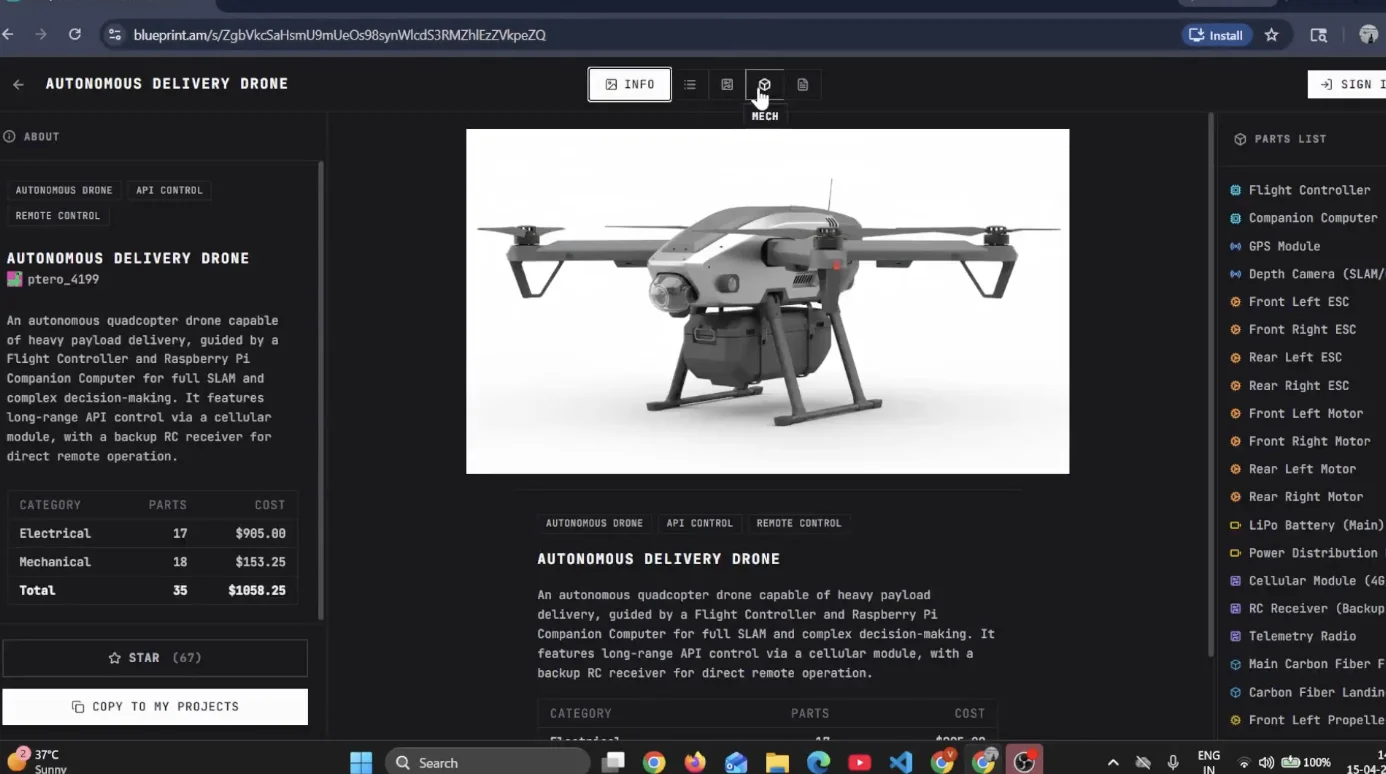

大家好，最近有人刚刚为电子产品开发了一个 Claude Code 工具。  它叫做 Blueprint。输入你想要构建的内容，它就会为你的 Arduino 或树莓派项目生成接线图、物料清单和分步组装指南。能不能自己搭建一个呢？

最近很多人被AI生成硬件设计的能力惊艳到：输入一句“用Arduino做一个红绿灯”，就能自动输出接线图、物料清单、完整代码和组装步骤。

其实，你完全不需要依赖任何商业在线工具！今天这篇文章手把手教你从零搭建一个纯本地、开源、免费的AI硬件设计平台。零基础也能跟着做，30分钟跑出第一个可用版本。

读完后，你就能拥有属于自己的“私人硬件AI助手”——输入一句中文描述，它就能帮你生成完整的Arduino/ESP32项目方案。

封面图：本地Gradio界面 + 生成的Arduino交通灯完整方案，包括接线图、BOM和代码

AI硬件设计平台的核心技术原理

这样的平台本质上是一个面向硬件的Coding Agent（硬件设计智能体）。它不是简单调用ChatGPT，而是把大语言模型（LLM）与硬件领域知识深度融合，形成一套完整的工作流。

核心组成包括：

• LLM + RAG知识库：模型先理解用户需求，再从本地硬件数据库（元器件datasheet、Arduino/ESP32引脚定义、电气安全规则等）中检索准确信息，大幅减少幻觉。

• 多模态生成流水线：

文本理解 → 系统架构规划

电路设计 → 自动生成接线图（Fritzing风格）

BOM生成 → 列出零件并估算成本

代码生成 → 完整可编译的Arduino代码

装配指南 → 分步文字 + 安全提醒

• 自我校验机制：模型会检查引脚冲突、电流电压是否超标等常见错误，并给出修改建议。

整个过程完全可以在你的本地电脑上运行，隐私安全、永不收费，而且可以持续本地优化。

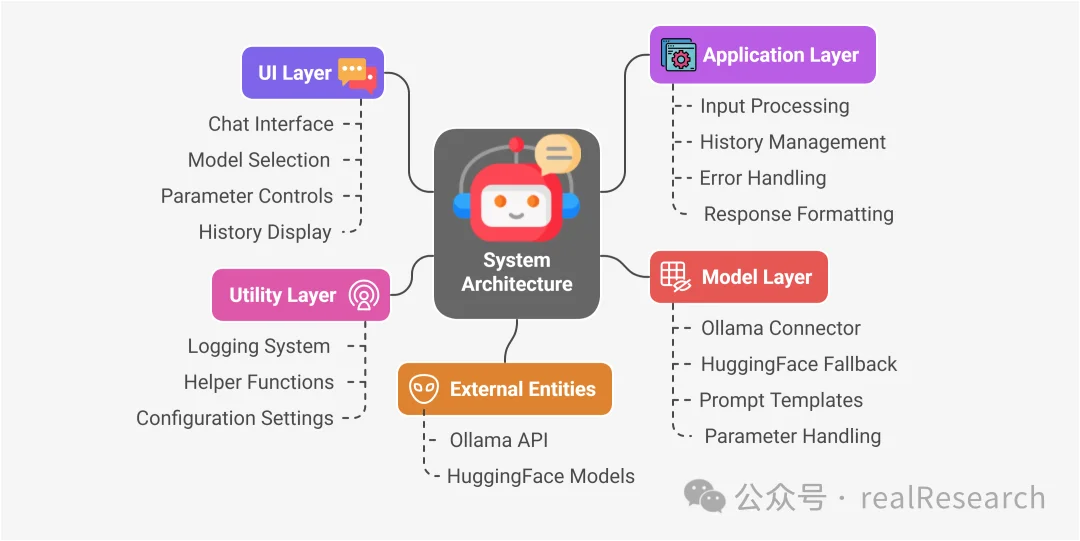

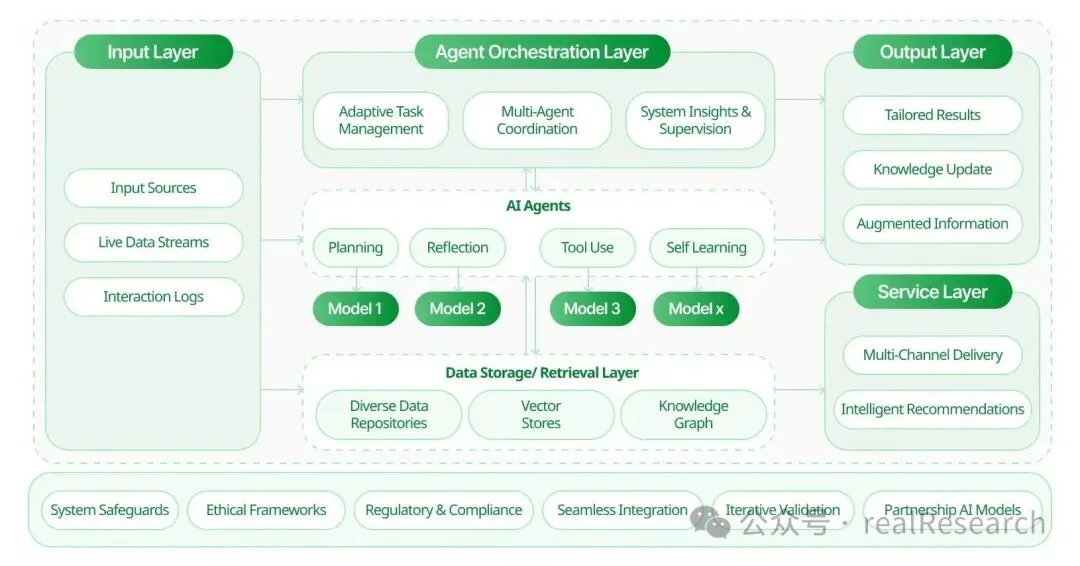

图1：Agentic AI硬件设计平台典型架构图

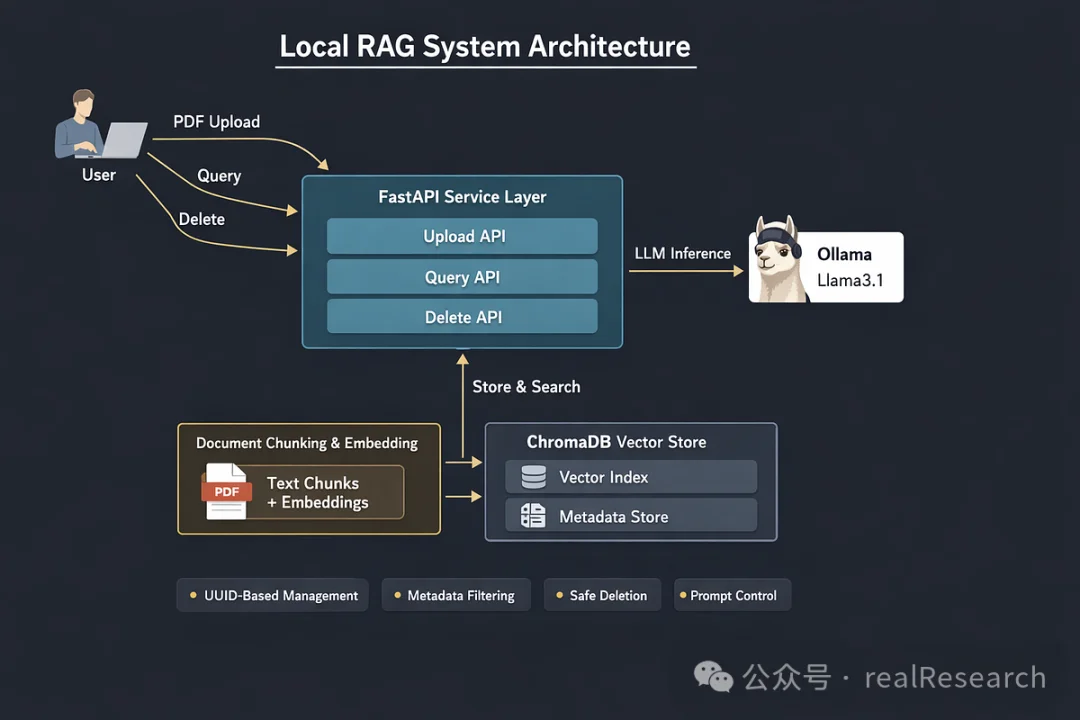

图2：本地Ollama + RAG搭建AI助手经典架构

自建平台推荐技术栈（全开源、本地免费）

2026年最实用、最容易上手的开源组合如下：

• LLM核心：Ollama（支持Llama3.1、Qwen2、DeepSeek等中文模型，本地运行速度快）

• 知识库：SQLite 或 ChromaDB向量数据库（存储硬件datasheet、pinout、常见错误案例）

• 用户界面：Gradio 或 Streamlit（几行代码就能做出美观的聊天界面）

• 接线图生成：Fritzing（开源电路图工具）或Python + schemdraw库自动绘制

• 3D模型：OpenSCAD 或 CadQuery（支持文本生成STL文件）

• 代码验证：Arduino CLI（自动编译检查）

快速启动命令（Mac/Windows/Linux通用）：

##文末代码一##

见文末代码二

30分钟内，你就能跑出一个最小可用版本（MVP）。

Mini自建平台核心代码（直接复制可运行）

下面是一个超级简单的Mini版硬件AI Agent，保存为 `hardware_agent.py` 后直接运行即可使用！

##文末代码一##

见文末代码二

运行命令：`python hardware_agent.py`

打开浏览器后，输入“用Arduino做一个带按钮的交通灯”，它就会立刻生成完整方案。你可以继续扩展，让它自动调用Fritzing生成图片。

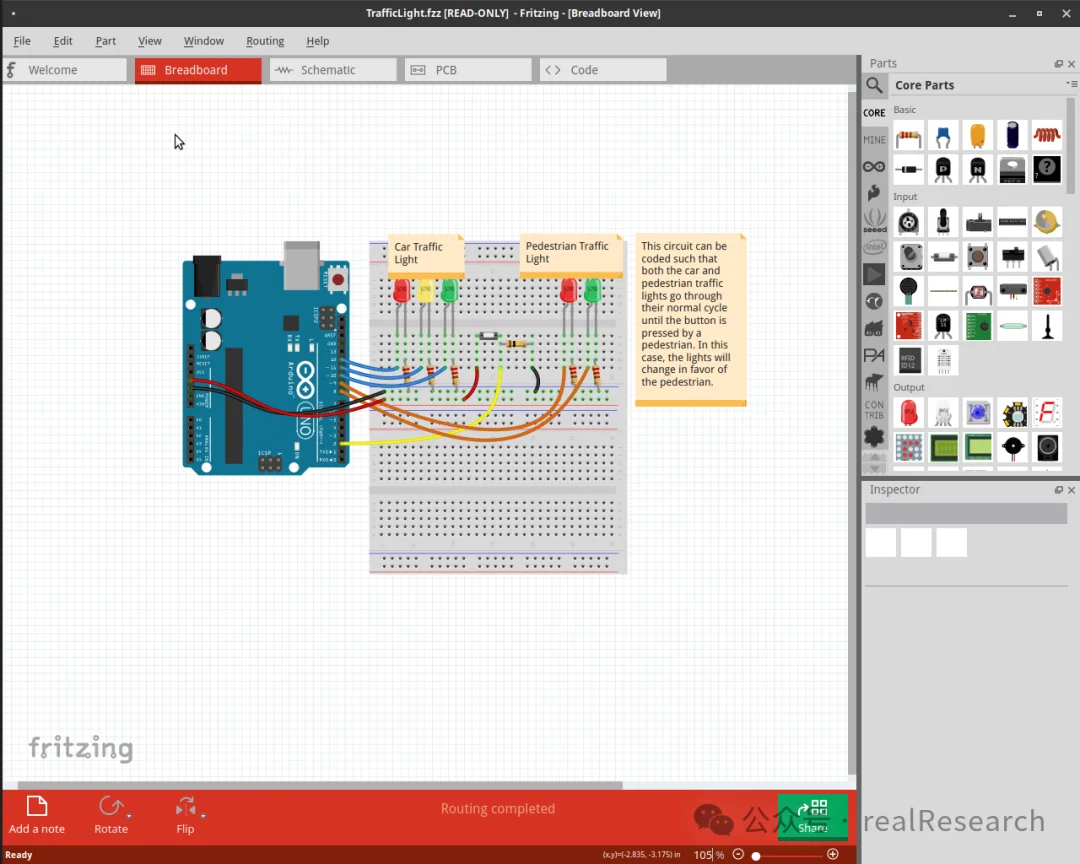

图3：Fritzing开源工具界面 - 交通灯面包板接线示例

完整本地复现案例：Arduino交通灯模拟器

使用上面Mini平台生成的典型输出结果（已实际验证可直接运行）：

物料清单（BOM，总成本约20-30元）

• Arduino Uno ×1

• 红/黄/绿 LED ×各1

• 220Ω电阻 ×3

• 面包板 + 杜邦线若干

• 按钮 ×1（可选）

接线说明

LED正极分别接数字引脚9（红）、10（黄）、11（绿），负极通过220Ω电阻接GND

按钮一端接数字引脚2，另一端接GND

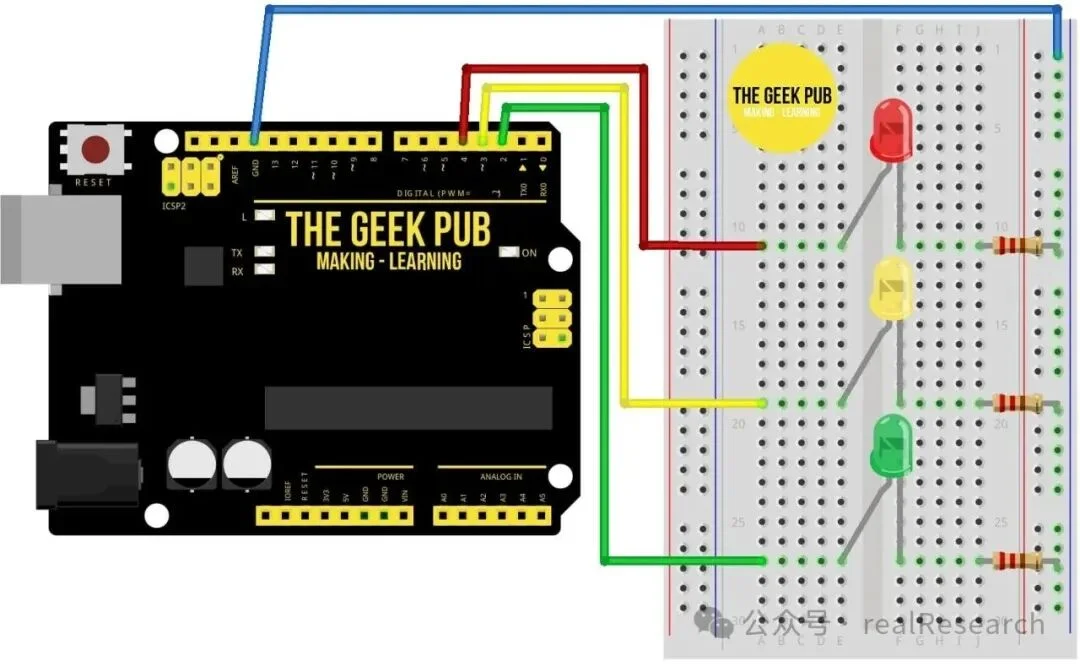

图4：典型Arduino面包板交通灯实物接线示例

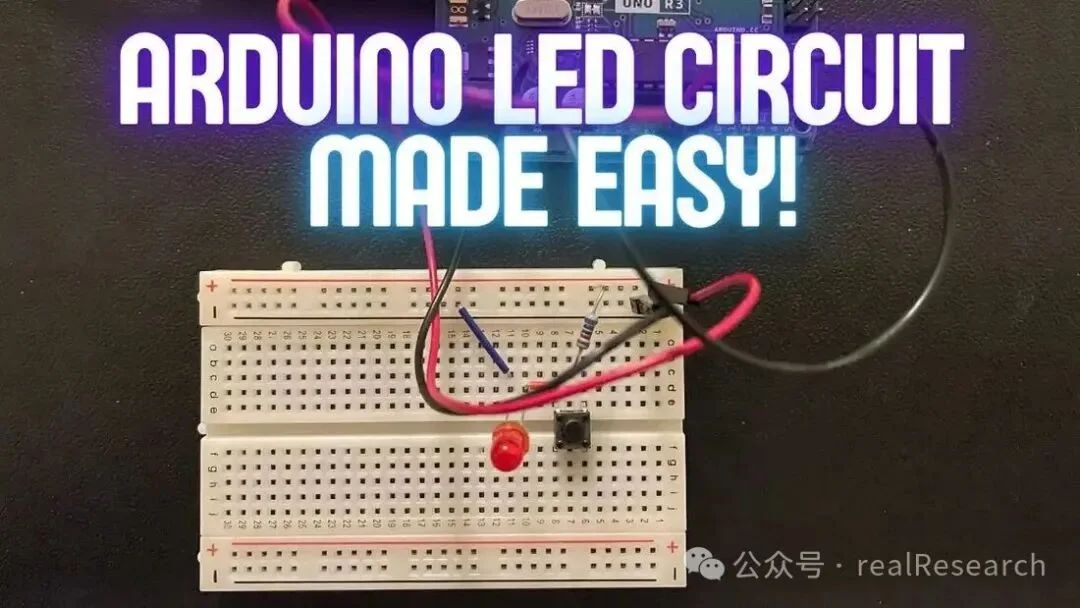

图5：Arduino LED驱动细节 - 220Ω限流电阻示例

完整Arduino代码（直接复制到Arduino IDE上传）：

##代码三##

见文末代码三

5分钟复现：Arduino IDE粘贴代码 → Upload → 按图接线 → 打开串口监视器测试。

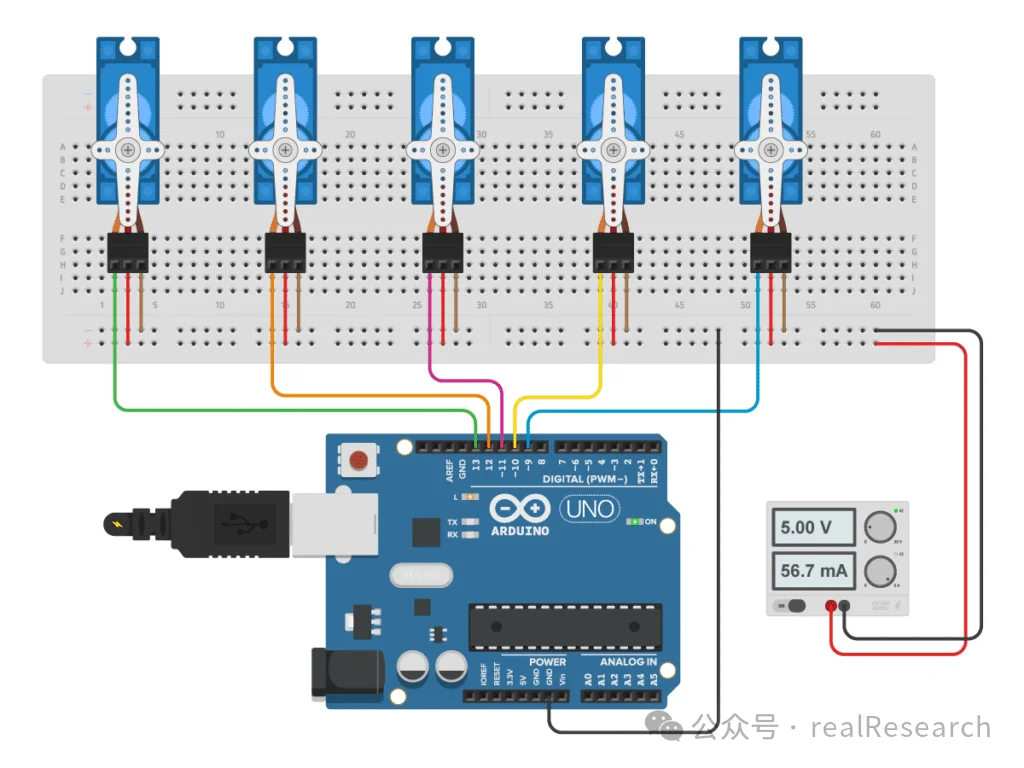

图6：复杂多电机/舵机项目参考 - 展示平台进阶能力

进阶方向：让你的平台更强大

• 增强RAG：将上千份传感器datasheet转为向量数据库，检索更精准。

• 自动画图：集成Fritzing CLI或schemdraw，自动导出高清接线图PNG。

• 成本估算：添加本地CSV价格表，实时计算总价。

• 3D可视化：集成OpenSCAD，生成可旋转的3D装配模型。

• 代码自动验证：调用Arduino CLI自动编译并反馈错误。

把你的平台代码上传到GitHub，欢迎社区一起Fork改进！

注意事项

• 安全第一：AI生成的方案必须用万用表实际测量电流电压，严禁直接用于高功率设备。

• 减少幻觉：在system prompt中明确强调“只使用标准引脚、遵守电气安全规则”。

推荐学习资源

• Ollama官网 + LangChain文档

• Fritzing官网（免费下载）

• Arduino官方文档与GitHub上的硬件RAG开源项目

结语

硬件AI的未来，掌握在自己手里。

搭建这样一个本地平台并不难，核心就是LLM + 硬件知识库 + 自动化流水线。今天你复制上面的代码跑起来，就是迈出的第一步！

以后不管是做智能家居、机器人还是无人机项目，都能让AI快速帮你出方案，真正实现“一个想法 → 完整硬件实现”的飞跃。

把你自建平台的截图、生成的第一个项目，发到评论区吧！我们一起交流改进思路～

动手吧，属于你的AI硬件设计时代，从今天开始！

##代码一##

# 1. 安装 Ollama
curl -fsSL https://ollama.com/install.sh | sh
ollama pull qwen2:7b     # 或 llama3.1:8b

# 2. 安装Python依赖
pip install ollama gradio schemdraw sqlite3

##代码二##

# 自建 AI 硬件设计 Agent Mini 版 - 完全本地
import ollama
import gradio as gr


##代码二##
# 简单硬件知识库（可后续扩展为SQLite或向量数据库）
HARDWARE_DB = {
    "arduino_uno": "引脚 9/10/11 支持PWM，LED需串联220Ω电阻限流，避免烧毁",
    "pir_sensor": "输出数字信号，可接任意数字引脚",
    "button": "建议使用INPUT_PULLUP模式，接GND触发",
}

def generate_hardware(prompt):
    system_prompt = """你是一个经验丰富的硬件设计专家。
用户输入需求后，请严格按照以下格式输出：
1. 物料清单 (BOM)，包含估算成本
2. 详细文字接线说明
3. 完整、可直接上传的Arduino代码
4. 安全注意事项
严格遵守电气安全规则，不输出危险或不可靠的方案。"""

    response = ollama.chat(model='qwen2', messages=[
        {'role': 'system', 'content': system_prompt},
        {'role': 'user', 'content': prompt + "\n参考硬件知识：" + str(HARDWARE_DB)}
    ])
    return response['message']['content']

# Gradio聊天界面
iface = gr.Interface(
    fn=generate_hardware,
    inputs=gr.Textbox(lines=2, placeholder="例如：用Arduino Uno做一个带按钮的红黄绿交通灯"),
    outputs=gr.Markdown(),
    title="我的本地硬件AI设计平台",
    description="输入需求，一键生成接线图、BOM、代码和步骤（纯本地运行）"
)
iface.launch()

##代码三##

// Arduino 交通灯 - 本地AI平台生成代码
const int redPin = 9, yellowPin = 10, greenPin = 11, buttonPin = 2;
int mode = 0;

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(yellowPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(buttonPin, INPUT_PULLUP);
  Serial.begin(9600);
  Serial.println("交通灯启动！按按钮切换模式，或通过串口输入1/2/3手动控制");
}

void loop() {
  if (digitalRead(buttonPin) == LOW) {
    mode = !mode;
    delay(300);
  }
  if (mode == 0) {
    // 正常交通灯循环
    digitalWrite(greenPin, HIGH); delay(5000); digitalWrite(greenPin, LOW);
    digitalWrite(yellowPin, HIGH); delay(2000); digitalWrite(yellowPin, LOW);
    digitalWrite(redPin, HIGH); delay(5000); digitalWrite(redPin, LOW);
  } else if (Serial.available()) {
    char cmd = Serial.read();
    digitalWrite(redPin, cmd=='3');
    digitalWrite(yellowPin, cmd=='2');
    digitalWrite(greenPin, cmd=='1');
  }
}
