开源了！一句话，生成一个游戏！这个AI游戏机，太好玩了

一个自由度超高的游戏机

只需完成硬件设计！

你就能根据我的软件架构，一句话生成游戏！

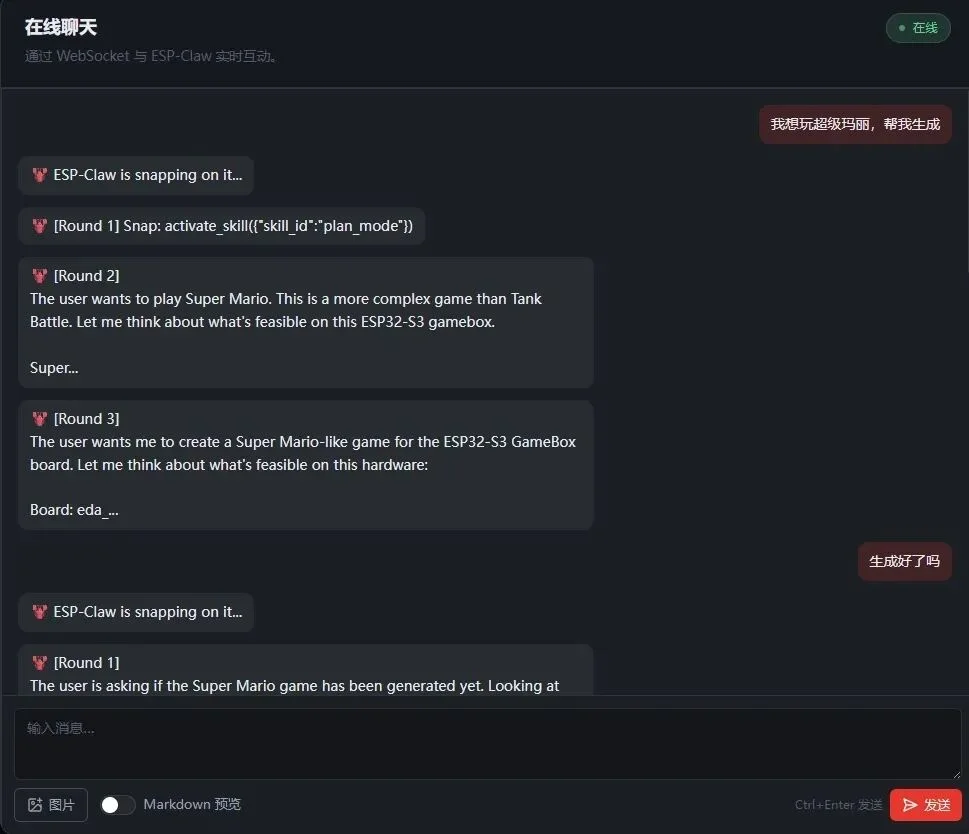

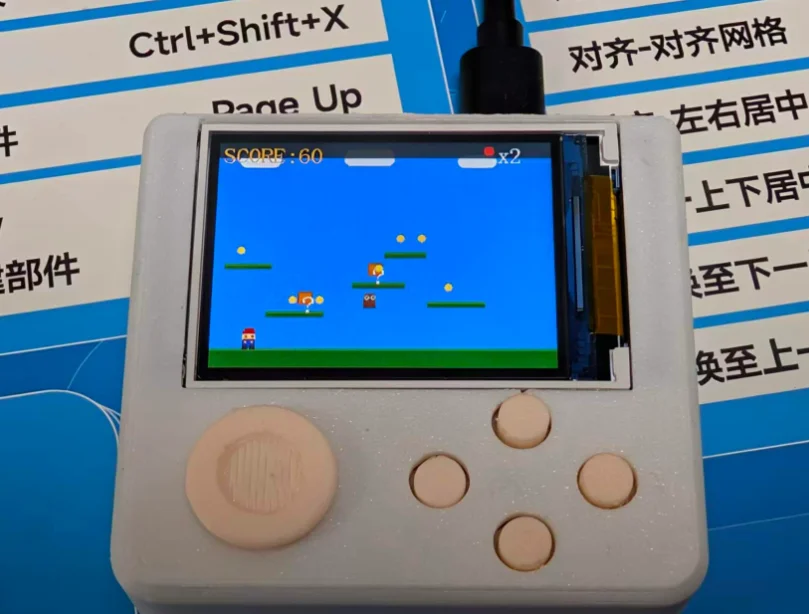

说“我想玩超级玛丽”

▼

“直接生成游戏”

是的！想要什么游戏，都可以DIY！都可以自定义！

01

怎么设计硬件？

” 很简单！

首先，准备一块立创·ESP32-S3 R8N8开发板。

接着，嘉立创EDA启动！

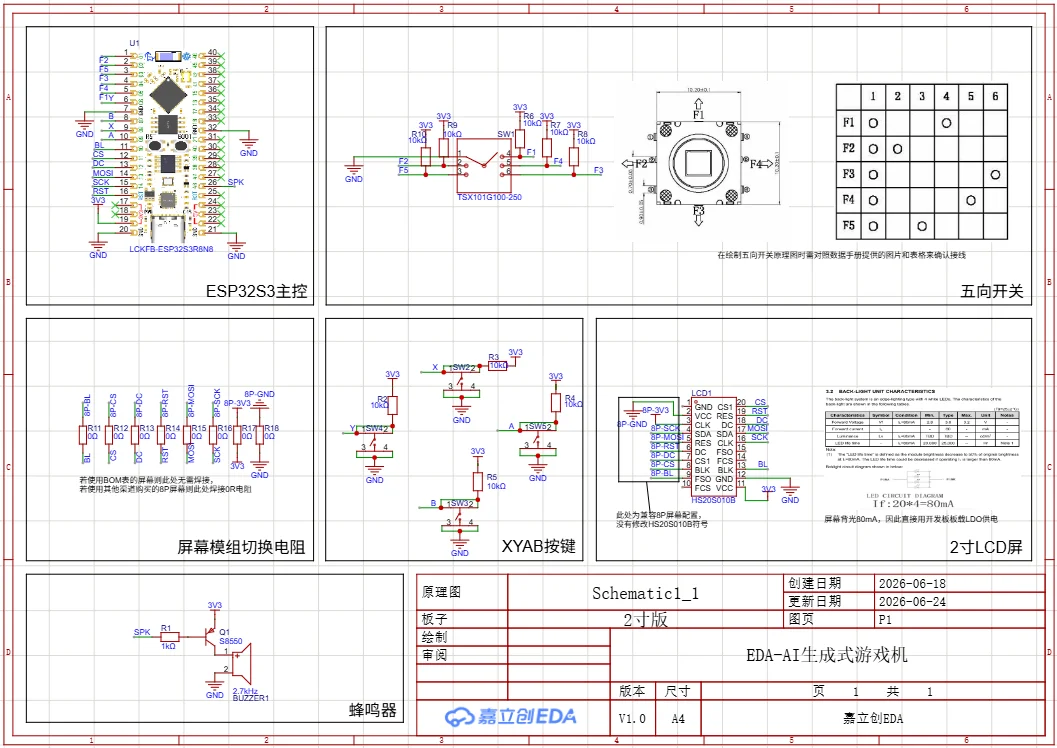

原理图

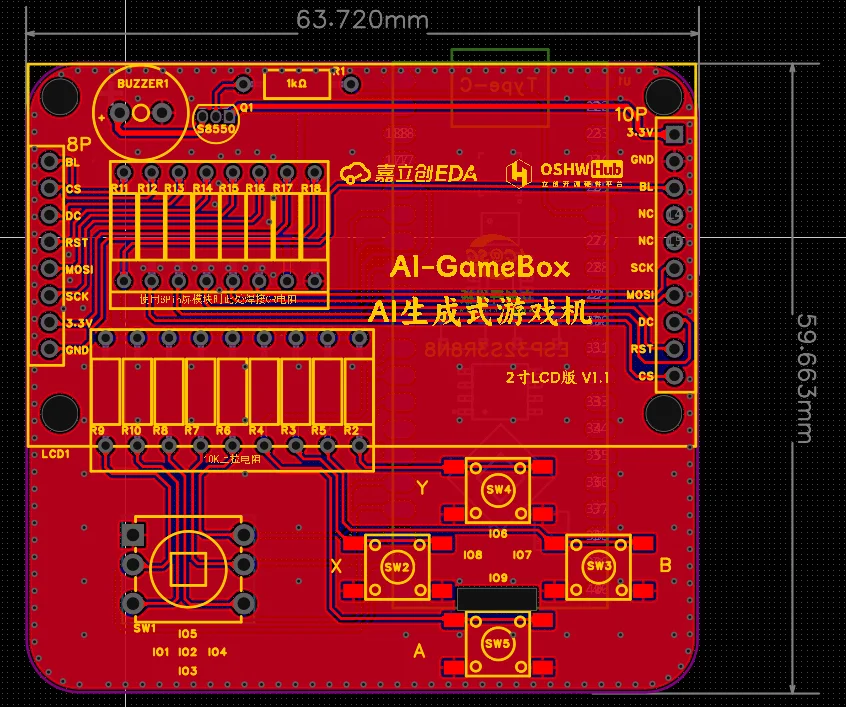

PCB图

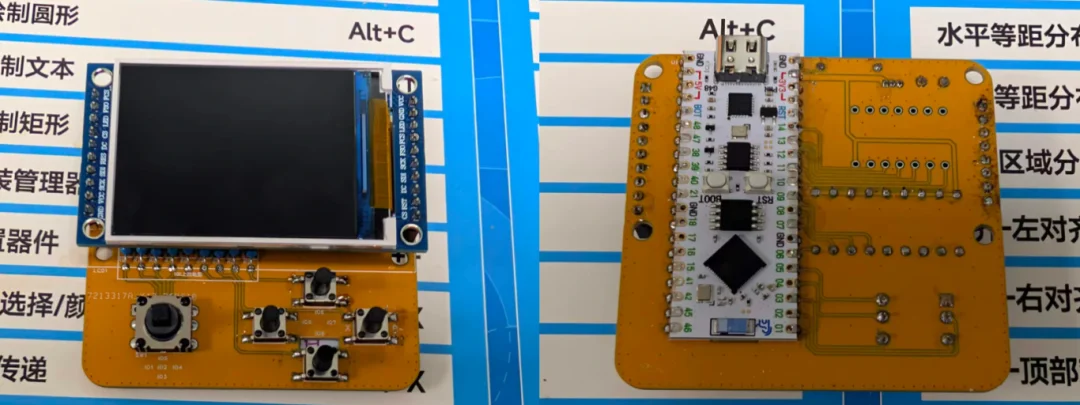

实物图

硬件参数

• 主控：立创·ESP32-S3 R8N8 开发板，双核 240MHz，8MB Flash + 8MB Octal PSRAM
• 显示：2.0″ ST7789 240×320 SPI 彩屏，PWM 背光控制
• 输入：五向摇杆(SW1) + 4 颗 XYAB 立贴轻触开关，共 9 路独立按键
• 音效：9mm 无源蜂鸣器(QMB-09B-03) + S8550 PNP 三极管驱动
• 外壳：3D 打印一体化机壳，主壳 + 底壳 + 摇杆帽 + 按键帽四件套

• 其他：五向弯脚开关 TSX101G100，10kΩ × 9 按键上拉电阻

02软件怎么设计？

”

软件栈

• 固件：ESP-Claw 框架，YAML 描述外设/设备的板级配置
• 显示驱动：esp_lcd_panel_st7789，SPI3 @ 40MHz，旋转 90°(swap_xy + mirror_x)
• 背光与音效：LEDC PWM @ 5kHz / 2.7kHz，10-bit 分辨率
• 按键：9 路 GPIO 输入，低电平有效，下拉默认电平 1
• AI 生成：与大模型对话，自然语言一句话生成完整可玩游戏代码

如果你想做完硬件立刻用上，你可以直接烧录固件↓

固件烧录

提供两种烧录方式 —— esptool 命令行一键写入，或 ESP-Flash-Download-Tool 图形化操作，任选其一即可点亮掌机

方式一：esptool 命令行

FULL COMMAND · 完整命令

python -m esptool

--chip esp32s3 -b460800

--before default_reset

--after hard_reset write_flash

--flash_mode dio

--flash_size8MB

--flash_freq80m

0x0 bootloader.bin

0x9000 partition-table.bin

0x10000 ota_data_initial.bin

0x20000 edge_agent.bin

0x3d6000 emote_assets.bin

0x692000 system.bin

0x773000 storage.bin

SHORTCUT · 使用 flash_args

# 文件夹内已附带 flash_args 清单

python -m esptool --chip esp32s3 -b 460800 write_flash "@flash_args"

烧录波特率 460800，DIO 模式 80MHz 8MB Flash，命令执行完自动硬复位

方式二：ESP-Flash-Download-Tool

GUI · 图形化烧录工具

• 打开 ESP-Flash-Download-Tool，芯片类型选择 ESP32-S3，工作模式选 Develop（或 Load Mode）
• 在 SPIDownload 页签逐行加载 7 个 .bin 文件，按下表填入对应地址并勾选
• 底部参数设置：CrystalFreq 80MHz · FlashMode DIO · FlashSize 8MB
• 选择正确的 COM 串口，波特率 115200，点击 START 等待进度条跑完
• 显示 FINISH 绿色即为成功，掌机自动重启进入游戏画面

也可加载配套的 flash_args 自动填充全部地址，或直接拖入整个固件文件夹，省去手工逐行输入

烧录前的小贴士

· Flash 模式必须为 DIO 80MHz，FlashSize 8MB，PSRAM 配置 Octal 80MHz

· 总占用约 6.7 MB，匹配 partitions_8MB.csv 分区表，不会溢出 8MB Flash

· USB 串口选择 Serial JTAG，Windows 免驱动；首次连接需确认 COM 端口号

· 烧录失败多为波特率过高 —— 可将 -b 460800 降到 -b 115200 重试

如果你想进一步研究其源码……

源码结构

ESP-CLAW 版型目录由 4 个 YAML / sdkconfig + 1 个 LCD 工厂入口 C 文件构成，零样板代码即可描述整块板

board_info.yaml

• 板卡身份信息：芯片型号(esp32s3)、版本、厂商。
• 本项目标识为 eda_ai_gamebox v1.0.0

board_peripherals.yaml

• 外设描述：SPI3 总线 (MOSI=13/SCLK=14)、9 路 GPIO 按键、2 路 LEDC PWM (背光 5kHz / 蜂鸣器 2.7kHz)

board_devices.yaml

• 设备配置：display_lcd(ST7789 + swap_xy 旋转)、lcd_brightness、5 路 D-Pad、4 路 XYAB 按键、buzzer。低电平有效，默认上拉 1

sdkconfig.defaults.board

• CPU 240MHz、Flash QIO 80MHz 8MB、PSRAM Octal 80MHz、ST7789 240×320、USB Serial JTAG 控制台

SETUP_DEVICE.C · LCD 工厂入口
#include
"esp_lcd_panel_st7789.h"
esp_err_tlcd_panel_factory_entry_t(esp_lcd_panel_io_handle_t io,
constesp_lcd_panel_dev_config_t *panel_dev_config,
esp_lcd_panel_handle_t *ret_panel)
{
returnesp_lcd_new_panel_st7789(io, panel_dev_config, ret_panel);
}

BOARD_DEVICES.YAML · LCD 配置片段
- name: display_lcd
  chip: st7789
type: display_lcd
  config:
# 顺时针 90° 旋转 → 横屏 320×240
    mirror_x: true
    swap_xy: true
    invert_color: true
    x_max: 320
    y_max: 240
    io_spi_config:
      cs_gpio_num: 11
      dc_gpio_num: 12
      pclk_hz: 4000000

BOARD_PERIPHERALS.YAML · 蜂鸣器 + 按键
- name: ledc_buzzer
type: ledc
  config:
    gpio_num: 48
    freq_hz: 2700
    duty_resolution: LEDC_TIMER_10_BIT
- name: gpio_btn_a
type: gpio
  config:
    pin: 9
    mode: GPIO_MODE_INPUT
    default_level: 1

所以

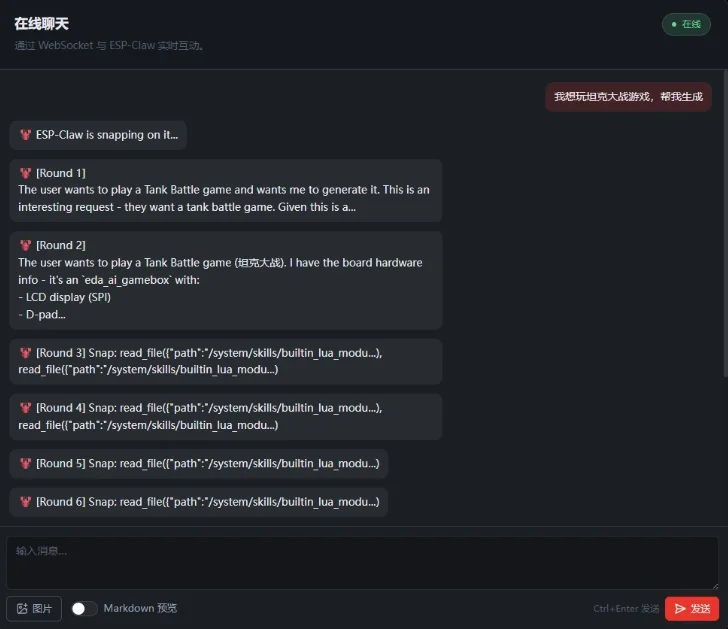

我只需要说“我要玩坦克大战，给我生成”

我就能玩上了？？

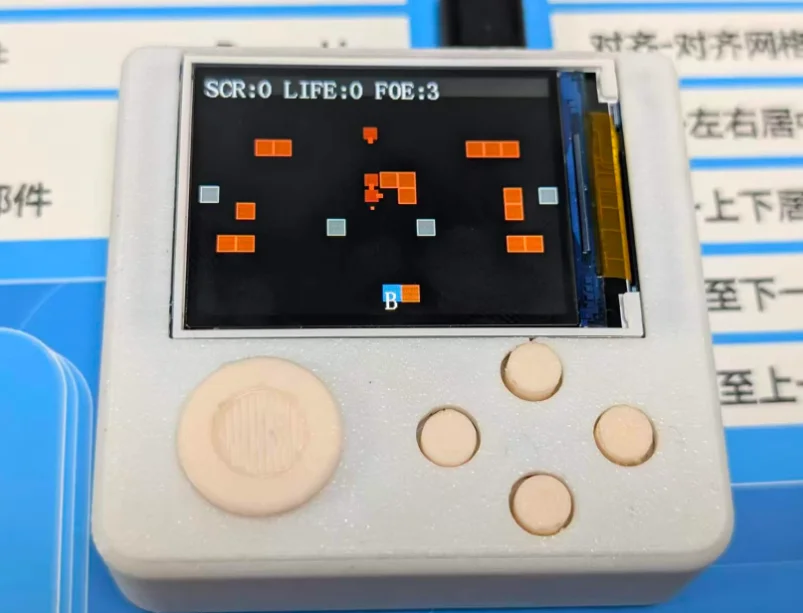

能通过五向摇杆控制坦克移动

还支持A键开火，B键放炸弹，破坏砖墙

……

！！！

这么好玩！

小编也要做一个！

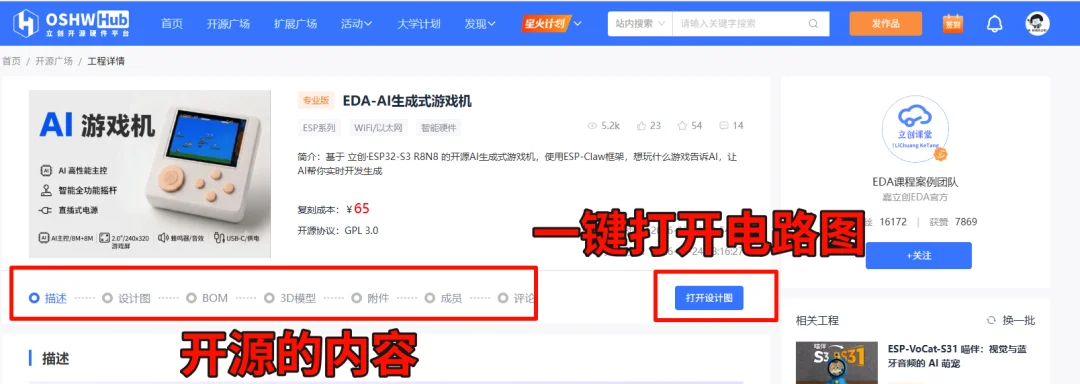

03开源网址

”

怎么样？你喜欢这个项目吗？想不想做一个玩玩？

如果你想给作者点赞or深入学习，欢迎前往开源网址~

开源网址：

https://oshwhub.com/course-examples/project_daxlolei
